写在lab之前

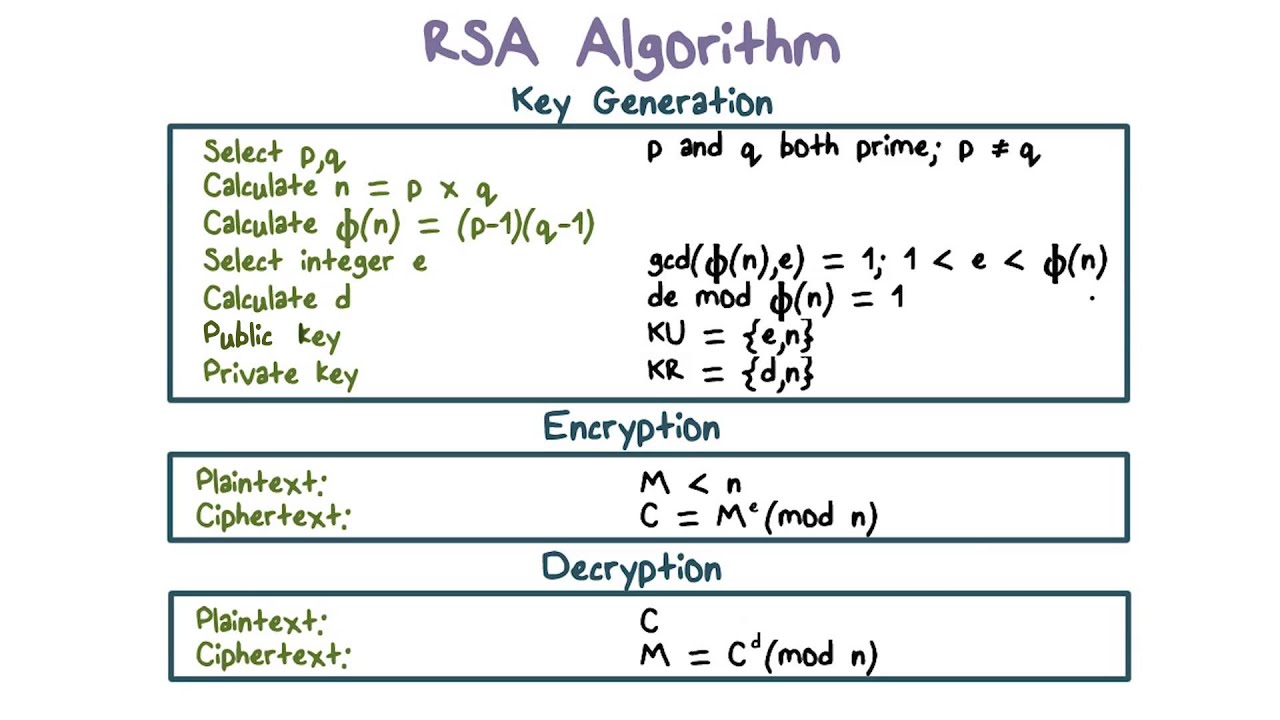

RSA算法的数学解释

随机选择两个不相同的素数 $p, q$ 。
$p, q$ 将相乘, 为 $n=p \times q$ 。
计算 $\mathrm{n}$ 的欧拉函数 $\varphi(\mathrm{n})$, 欧拉函数证明, 当 $p, q$ 为不相同的素数时,$\varphi(n)=(p-1)(q-1) 。$
随机选择一个整数 $\mathrm{e}$, 满足两个条件: $\varphi(n)$ 与 $\mathrm{e}$ 质,且 $1<e<\varphi(n)$ 。
计算 $\mathrm{e}$ 对于 $p(n)$ 的逆元 $\mathrm{d}$, 也就是说找到一个 $\mathrm{d}$ 满足 $e d=1 \bmod \varphi(n)$ 。
这个式子等价于 $e d-1=k \varphi(n)$, 实际上就是对于方程 $e d-k \varphi(n)=1$求 $(d, k)$ 的整数解。这个方程可以用扩展欧几里得算法求解。
最终把 $(e, n)$ 封装成公钥， $(d, n)$ 封装成私钥。
公钥加密，私钥解密
私钥签名，公钥验证

对于大数运算，不能使用C语言基本的数据类型，而是要使用 openssl 提供的 big num library，我们将把每个大数定义为一个 BIGNUM 类型，然后使用库提供的 API 进行各种操作，如加法、乘法、求幂、模块化操作等，big number APIs可以在 https://linux.die.net/man/3/bn 找到

BN_CTX 是一个结构体，用于存储大数运算时用到的临时变量。通过动态分配内存方式创建BIGNUM的开销比较大，所以使用 BN_CTX 来提高效率。

代码的具体实现：

//动态分配并初始化一个 BIGNUM 结构体
BIGNUM *BN_new(void);

//ossl_typ.h
struct bignum_st {
         BN_ULONG *d;
         int top;
         int dmax;
         int neg;
         int flags;
};

// bn_lcl.h
typedef struct bignum_st BIGNUM;

编译命令

1	`gcc cr.c -lcrypto`

使用BIGNUM库进行很多位的大数操作

模意义下的幂运算
1
BN_mod_exp(res, a, c, n, ctx)

两个大数相乘

1 2	`//Compute res = a ∗ b. It should be noted that a BN CTX structure is need in this API BN_mul(res, a, b, ctx)`

求逆元

1 2	`//Compute modular inverse, i.e., given a, find b, such that a ∗ b mod n = 1. The value b is called the inverse of a, with respect to modular n BN_mod_inverse(b, a, n, ctx)`

在labPDF中，有着更多的使用范例

3.1 Task 1: Deriving the Private Key

设 p，q，e 是三个质数。设 n = p * q。我们将使用(e，n)作为公钥，请计算私钥 d。p、q 和 e 的十六进制值如下所示

1
2
3

p = F7E75FDC469067FFDC4E847C51F452DF
q = E85CED54AF57E53E092113E62F436F4F
e = 0D88C3

原理可见前面RSA算法的数学解释

#include <stdio.h>
#include <openssl/bn.h>

#define NBITS 256

int main ()
{
    BN_CTX *ctx = BN_CTX_new();
    BIGNUM *p = BN_new();
    BIGNUM *p_1 = BN_new();
    BIGNUM *q = BN_new();
    BIGNUM *q_1 = BN_new();
    BIGNUM *e = BN_new();
    BIGNUM *d = BN_new();
    BIGNUM *n = BN_new();
    BIGNUM *phi_n = BN_new();
    BIGNUM *res = BN_new();
    BIGNUM *one = BN_new();
    //对p、q、e进行赋值
    BN_hex2bn(&p, "F7E75FDC469067FFDC4E847C51F452DF");
    BN_hex2bn(&q, "E85CED54AF57E53E092113E62F436F4F");
    BN_hex2bn(&e, "0D88C3");
    BN_hex2bn(&one, "1");
    //计算得出p*q=n
    BN_mul(n, p, q, ctx);
    //phi_n=(p-1)*(q-1)
    BN_sub(p_1, p, one);
    BN_sub(q_1, q, one);
    BN_mul(phi_n,p_1, q_1, ctx);
    BN_mod_inverse(d, e, phi_n, ctx);

    //print function
    char * number_str = BN_bn2hex(n);
    char * number_str1 = BN_bn2hex(d);
    printf("p * q =  %s\n , d = %s \n", number_str,number_str1);

    //free
    OPENSSL_free(number_str);
    OPENSSL_free(number_str1);

    BN_clear_free(p);
    BN_clear_free(q);
    BN_clear_free(e);
    BN_clear_free(d);
    BN_clear_free(n);
    BN_clear_free(p_1);
    BN_clear_free(q_1);
    BN_clear_free(phi_n);
    BN_clear_free(res);
    BN_clear_free(one);

    return 0;
}

Task 2: Encrypting a Message

(e, n)是公钥
加密消息”A top secret!”
ASCII转化为hex字符串，再通过BN_hex2bn() API将字符串再转化为BIGNUM

python 命令将十六进制字符串转换回纯 ASCII 字符串:

1
2
3

$ python -c ’print("4120746f702073656372657421".decode("hex"))’

A top secret!

python 命令将纯 ASCII 字符串转换回十六进制字符串:

1
2
3

$ python -c ’print("A top secret!".encode("hex"))’

4120746f702073656372657421

给出的参数：

n = DCBFFE3E51F62E09CE7032E2677A78946A849DC4CDDE3A4D0CB81629242FB1A5
e = 010001 (this hex value equals to decimal 65537)
M = A top secret!
d = 74D806F9F3A62BAE331FFE3F0A68AFE35B3D2E4794148AACBC26AA381CD7D30D

思路

ASCII 字符串转换为十六进制字符，再转换为BIGNUM类型
使用d可以验证结果正确

代码

#include <stdio.h>
#include <openssl/bn.h>

#define NBITS 256

int main ()
{
    BN_CTX *ctx = BN_CTX_new();
    BIGNUM *e = BN_new();
    BIGNUM *d = BN_new();
    BIGNUM *n = BN_new();
    BIGNUM *M = BN_new();
    BIGNUM *C = BN_new();
    BIGNUM *res = BN_new();

    //对p、q、e M进行赋值
    BN_hex2bn(&n, "DCBFFE3E51F62E09CE7032E2677A78946A849DC4CDDE3A4D0CB81629242FB1A5");
    BN_hex2bn(&e, "010001");
    BN_hex2bn(&d, "74D806F9F3A62BAE331FFE3F0A68AFE35B3D2E4794148AACBC26AA381CD7D30D");
    BN_hex2bn(&M, "4120746f702073656372657421");

    //C = M^e mod n
    BN_mod_exp(C, M, e, n, ctx);
    BN_mod_exp(res, C, d, n, ctx);

    //print function
    char * number_str = BN_bn2hex(C);
    printf("C = %s \n", number_str);

    char * number_str1 = BN_bn2hex(res);
    printf("C^d = %s \n", number_str1);

    printf("      4120746f702073656372657421 == \"A top secret \"\n");

    //free
    OPENSSL_free(number_str);
    OPENSSL_free(number_str1);

    BN_clear_free(e);
    BN_clear_free(d);
    BN_clear_free(n);
    BN_clear_free(M);
    BN_clear_free(C);
    BN_clear_free(res);
    return 0;
}

Task 3: Decrypting a Message

使用的公钥/私钥与 Task 2中使用的公钥/私钥相同,解密以下密文 C，并将其转换回纯 ASCII 字符串

1	`C = 8C0F971DF2F3672B28811407E2DABBE1DA0FEBBBDFC7DCB67396567EA1E2493F`

思路

RSA运算之后使用python解码得出信息

代码

#include <stdio.h>
#include <openssl/bn.h>

#define NBITS 256

int main ()
{
    BN_CTX *ctx = BN_CTX_new();
    BIGNUM *e = BN_new();
    BIGNUM *d = BN_new();
    BIGNUM *n = BN_new();
    BIGNUM *M = BN_new();
    BIGNUM *C = BN_new();
    BIGNUM *res = BN_new();

    //对p、q、e M进行赋值
    BN_hex2bn(&n, "DCBFFE3E51F62E09CE7032E2677A78946A849DC4CDDE3A4D0CB81629242FB1A5");
    BN_hex2bn(&e, "010001");
    BN_hex2bn(&d, "74D806F9F3A62BAE331FFE3F0A68AFE35B3D2E4794148AACBC26AA381CD7D30D");
    BN_hex2bn(&M, "4120746f702073656372657421");
    BN_hex2bn(&C, "8C0F971DF2F3672B28811407E2DABBE1DA0FEBBBDFC7DCB67396567EA1E2493F");

    //M = C^d mod n
    BN_mod_exp(res, C, d, n, ctx);

    //print function
    char * number_str = BN_bn2hex(res);
    printf("M = %s \n", number_str);

    //free
    OPENSSL_free(number_str);

    BN_clear_free(e);
    BN_clear_free(d);
    BN_clear_free(n);
    BN_clear_free(M);
    BN_clear_free(C);
    BN_clear_free(res);
    return 0;
}

Task 4: Signing a Message

使用的公钥/私钥与 Task 2中使用的公钥/私钥相同

字符串的hex编码是49206f776520796f75202432303030

按照上述RSA法则进行编程
M1 = I owe you $2000，对应结果为80A55421D72345AC199836F60D51DC9594E2BDB4AE20C804823FB71660DE7B82
M2 = I owe you $3000，对应结果为 04FC9C53ED7BBE4ED4BE2C24B0BDF7184B96290B4ED4E3959F58E94B1ECEA2EB
虽然明文只是改变一个字符，但是签名结果迥然不同

Task 5: Verifying a Signature

S 是 M 的签名，Alice 的公钥是(e，n)，验证签名是否确实是爱丽丝的

M = Launch a missile.
S = 643D6F34902D9C7EC90CB0B2BCA36C47FA37165C0005CAB026C0542CBDB6802F
e = 010001 (this hex value equals to decimal 65537)
n = AE1CD4DC432798D933779FBD46C6E1247F0CF1233595113AA51B450F18116115

转码得到对应hex为4c61756e63682061206d697373696c65

签名过程：私钥签名，公钥验证
与运行截图比对，$S^e$的结果与明文相同，因此签名有效

Task 6: Manually Verifying an X.509 Certificate

使用程序手动验证 X.509证书。X.509包含有关公钥的数据和数据上的发行者签名。我们将从 Web 服务器下载一个真正的 X.509证书，获取其发行者的公钥，然后使用这个公钥验证证书上的签名

证书生成过程：

首先 CA 会把持有者的公钥、用途、颁发者、有效时间等信息打成一个包，然后对这些信息进行 Hash 计算，得到一个 Hash 值；
然后 CA 会使用自己的私钥将该 Hash 值加密，生成 Certificate Signature，也就是 CA 对证书做了签名；
最后将 Certificate Signature 添加在文件证书上，形成数字证书；

Step 1: Download a certificate from a real web server.

显示证书

1	`$ openssl s_client -connect www.example.org:443 -showcerts`

打印出来的”Begin CERTIFICATE” 和 “END CERTIFICATE”之间的就是证书，将其手动保存在.pem文件中

如果有两个证书，第一个是网站的证书，保存为c0.pem，第二个是中间CA的证书，保存为c1.pem
如果只有一个证书，那么说明网站的证书是根 CA 签名的

使用 -modulus 选项显示 n

1 2	`For modulus (n): $ openssl x509 -in c1.pem -noout -modulus`

Modulus=C70E6C3F23937FCC70A59D20C30E533F7EC04EC29849CA47D523EF03348574C8A3022E465C0B7DC9889D4F8BF0F89C6C8C5535DBBFF2B3EAFBE356E74A46D91322CA36D59BC1A8E3964393F20CBCE6F9E6E899C86348787F5736691A191D5AD1D47DC29CD47FE18012AE7AEA88EA57D8CA0A0A3A1249A262197A0D24F737EBB473927B05239B12B5CEEB29DFA41402B901A5D4A69C436488DEF87EFEE3F51EE5FEDCA3A8E46631D94C25E918B9895909AEE99D1C6D370F4A1E352028E2AFD4218B01C445AD6E2B63AB926B610A4D20ED73BA7CCEFE16B5DB9F80F0D68B6CD908794A4F7865DA92BCBE35F9B3C4F927804EFF9652E60220E10773E95D2BBDB2F1

Step 2: Extract the public key (e, n) from the issuer’s certificate. 求出公钥（e,n）

Step 3: Extract the signature from the server’s certificate.从服务器的证书中提取签名

没有特别的命令打印出 e 和签名信息，可以打印出证书所有的信息然后在文本中查找
签名中会有空格和:，可以使用脚本cat signature | tr -d ’[:space:]:’除去，得到纯十六进制字符串
1
2
Print out all the fields, find the exponent (e) and signature: $ openssl x509 -in c1.pem -text -noout

Step 4: 提取服务器证书的正文

1	`$ openssl asn1parse -i -in c0.pem -strparse 4 -out c0_body.bin -noout`

计算sha值

1	`$ sha256sum c0_body.bin`

Step 5:Verify the signature.

可以看出两段sha值相等，都是837D0252E9D5F45DEC8294152267D7097B387AA178549B65CD6FB2F307013E1C，因此可以验证，证书有效

代码

求出$S^e$

#include <stdio.h>
#include <openssl/bn.h>

#define NBITS 256

int main ()
{
    BN_CTX *ctx = BN_CTX_new();
    BIGNUM *e = BN_new();
    BIGNUM *n = BN_new();
    BIGNUM *S = BN_new();
    BIGNUM *res = BN_new();
    //赋值
    BN_hex2bn(&n,	      "C70E6C3F23937FCC70A59D20C30E533F7EC04EC29849CA47D523EF03348574C8A3022E465C0B7DC9889D4F8BF0F89C6C8C5535DBBFF2B3EAFBE356E74A46D91322CA36D59BC1A8E3964393F20CBCE6F9E6E899C86348787F5736691A191D5AD1D47DC29CD47FE18012AE7AEA88EA57D8CA0A0A3A1249A262197A0D24F737EBB473927B05239B12B5CEEB29DFA41402B901A5D4A69C436488DEF87EFEE3F51EE5FEDCA3A8E46631D94C25E918B9895909AEE99D1C6D370F4A1E352028E2AFD4218B01C445AD6E2B63AB926B610A4D20ED73BA7CCEFE16B5DB9F80F0D68B6CD908794A4F7865DA92BCBE35F9B3C4F927804EFF9652E60220E10773E95D2BBDB2F1");
    BN_hex2bn(&S, "398a004992481658de3e9cce83391bb1ac9a95f956ff7c2d82d3a8365be6cf7dfd4a987248f2b7f652d40b092ca25c3347e29a9b3e97bdd8ba0009c9ae1eb3bcdee81ee1ded905f8a9b03dedb97ab2a93c934e078cf05ecc8bf375336e5582e599429f9c8154fbadce280c3842609568e14d5f832da43276d8511c1d66b79cad1f19f940e47c744ddb2abbeaf3244de9387721523cfd1e811e900084aec866fce3817891d04378992aa485313c9f6bef489e1e394d5107b7534dffe213abe3ca6d7c21f6e2fa2273f465717577da088ef72d5be601c9f7960c5f2da8d73e4c5ec29278e41b4e9b28369f1877f2bbf56a6471780fead5687f1157b4ff0fb0e473");
    BN_hex2bn(&e, "10001");


    BN_mod_exp(res, S, e, n, ctx);

    //print function
    char * number_str = BN_bn2hex(res);
    printf("S^e = %s \n", number_str);

    //free
    OPENSSL_free(number_str);

    BN_clear_free(e);
    BN_clear_free(n);
    BN_clear_free(res);
    BN_clear_free(S);
    return 0;
}
